Как сделать культиватор своими руками: несколько простых вариантов изготовления

При наличии некоторых навыков культиватор своими руками достаточно легко можно сделать из обычного металлического лома или бывших в употреблении деталей от оборудования. Такой самодельный культиватор, безусловно, будет уступать по показателям производительности, но позволит значительно облегчить ручной труд и многие садово-огородные работы.

Культиватор: назначение и характеристика видов

Культиваторы являются очень удобными и востребованными сельскохозяйственными орудиями, используемыми для выполнения поверхностного рыхления почвы, а также уничтожения сорной растительности, внесения удобрений и нарезки борозд для оросительных мероприятий. В процессе выбора модели такого оборудования необходимо руководствоваться основными параметрами:

• рельефные особенности участка;
• полезную площадь участка;
• качественный состав и характеристики грунта;
• объём и критерии поставленных задач.

В зависимости от назначения различаются несколько основных видов сельскохозяйственных культиваторов:

• сплошная обработка почвы при предпосевной обработке грунта с одновременным выполнением боронования;
• междурядная обработка грунта и одновременная подкормка выращиваемых культур основными минеральными удобрениями;
• предпосевная обработка почвы, представленная рыхлением и послойным измельчением грунта, а также уничтожением сорной растительности, выравниванием и уплотнением почвы.

Оборудование также может классифицироваться в зависимости от действующих механизмов:

• электрическое оборудование, используемое на небольших по площади приусадебных участках. Работоспособность обеспечивается посредством электричества. Оборудование отличается небольшим весом, компактными размерами и отсутствием выброса вредных веществ в окружающую среду. К недостаткам можно отнести низкую мощность и малую мобильность;
• аккумуляторное оборудование, предназначенное для обработки грунта на небольших по площади участках. Отличием от электрических моделей является достаточная мобильность с сохранением небольших габаритов;
• бензиновое оборудование является наиболее популярным благодаря высоким показателям производительности. Такие агрегаты достаточно мощные, мобильные и удобные. Основные недостатки применения представлены выбросами вредных веществ в атмосферу, а также необходимость регулярно выполнять грамотное техническое обслуживание.

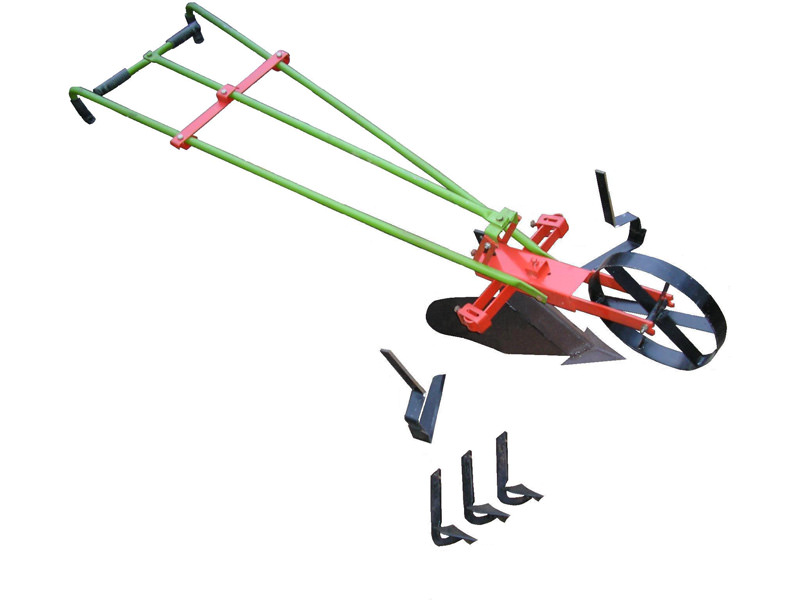

Еще одним достаточно популярным у владельцев загородной недвижимости типом садового оборудования, является ручной культиватор, представленный простой конструкцией в виде загнутых пальцев-крючков или металлических звезд, которые приделаны на металлический держатель. Такие самоделки позволяют дачникам быстро и достаточно легко обрабатывать почву, а для изготовления понадобятся правильные чертежи, немного времени и подручные средства.

Ручной культиватор: этапы изготовления (видео)

Как сделать культиватор своими руками

Безусловно, надёжные и высокопроизводительные устройства не могут стоить дёшево, поэтому многие садоводы и огородники предпочитают изготавливать несложные, но эффективные конструкции самостоятельно. Правильно выполненные ручные культиваторы отличаются экономичностью, не нуждаются в заправке топливом и способны заменить сразу несколько приспособлений, включая лопату, сапку и грабли. Такие устройства занимают минимум места при хранении.

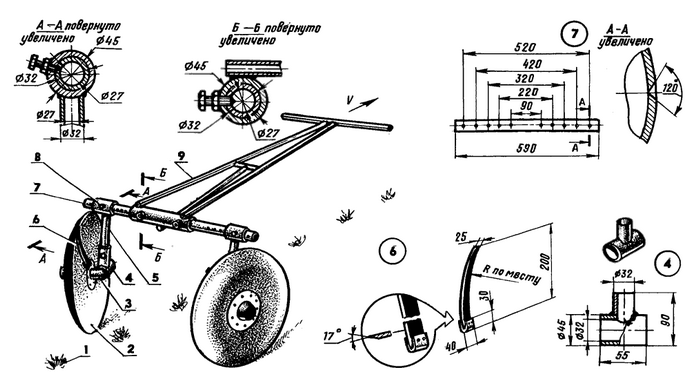

Самодельный дисковый роторный культиватор

Самостоятельно сделать дисковый роторный инструмент, предназначенный не только для культивации грунта, но и выравнивания обрабатываемого участка не слишком сложно. Правильно собранная конструкция позволяет выравнивать поверхность, бороновать участок, разбивать земляные комья. Основные детали агрегата представлены диском, осью, втулкой, большой и малой скобами, штоком, трубой и ручкой.

Сферического типа рабочие детали в виде выпуклых дисков нужно приварить к втулкам, которые надеваются на ось. При помощи шплинта осевые концы фиксируются в скобах. Посредством специального уступа через большую скобу проводится труба, а также рукоятки и перекладина. Диаметр штока составляет 2,4 см при длине 25 см. Такая деталь приваривается на малую скобу. Внутрь штока нужно ввинтить стержень сечением 1,6 см, который должен частично выступать над поверхностью перекладины.

Основная сложность изготовления агрегата представлена необходимостью придать дискам аккуратную сферическую форму при помощи достаточно сильных ударов молотка. Угол дисковой установки относительно движения должен регулироваться при помощи гаек-барашков, которые крепятся на перекладине.

Как сделать культиватор Торнадо своими руками: чертежи и этапы изготовления

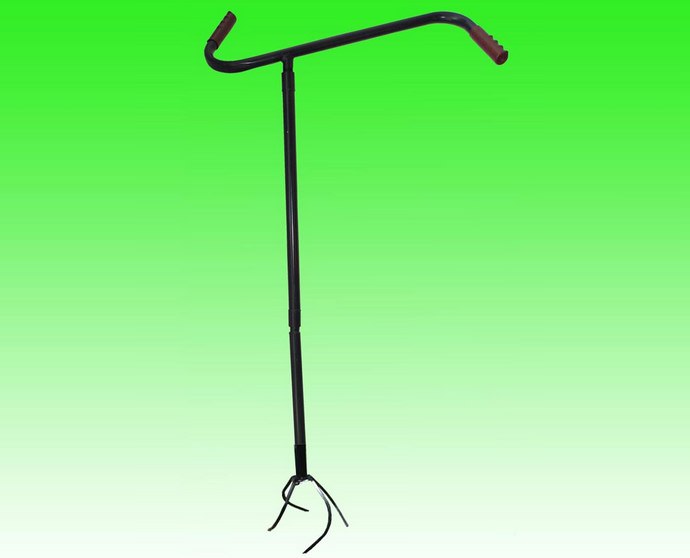

На садоводческом рынке всё чаще встречается относительно простое, с точки зрения конструкции, но достаточно эффективное устройство под названием культиватор «Торнадо». Такой агрегат представляет собой своеобразное подобие штопора, закрепленного на вертикальной стойке и имеющего горизонтальную ручку.

Самостоятельно изготовить такой вариант ручного оборудования проще всего с применением обычных садово-огородных вил и пластмассовой насадки-ручки для черенка. Поэтапная технология изготовления самодельного агрегата «Торнадо» следующая:

• подготовить отрезок пластиковой трубы, длина которого должна составлять 50 см;
• диаметр пластиковой заготовки должен немного превышать толщину пластмассовой насадки-ручки;
• трубу нужно аккуратно разрезать вдоль, что позволит вывернуть её и одеть на рукоять, после чего зафиксировать при помощи изоленты;
• правильно собранная рукоятка имеет края, выступающие по две стороны от черенка примерно на четверть метра;
• зубьям на вилах нужно придать характерную для рабочего агрегата форму штопора при помощи обычного молотка.

Изгибы на зубьях должны максимально точно имитировать форму рабочей части оригинального культиватора «Торнадо».

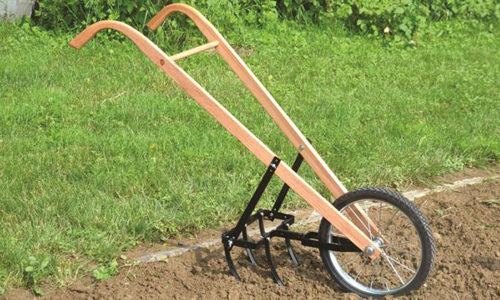

Самодельный ручной культиватор из велосипеда

Чтобы самостоятельно смастерить удобный и долговечный агрегат с использованием подручных средств, необходимо подготовить старую велосипедную раму и одно колесо. Поэтапный способ сборки такого сельскохозяйственного агрегата следующий:

• зафиксировать на раме культиваторную головку, в качестве которой могут быть использованы уже готовые части старого устройства или самостоятельно сделанная конструкция на основе стальных прутков;
• установить каркас, в качестве которого лучше всего использовать плуг небольших размеров;
• управляется такой самодельный культиватор при помощи рукоятки, выполненной на основе стандартной стальной трубы;
• установить поперечную перекладину из трубы с диаметром 20-30 мм.

Фиксировать все части собираемой из велосипеда конструкции рекомендуется надёжным болтовым соединением. Чтобы обеспечить удобство управления, агрегат дополняется колесом средних размеров, которое фиксируется при помощи контргаек. Такой вариант культиватора оптимально подходит для удаления сорной растительности между грядок.

Самодельный ручной культиватор с насадками (видео)

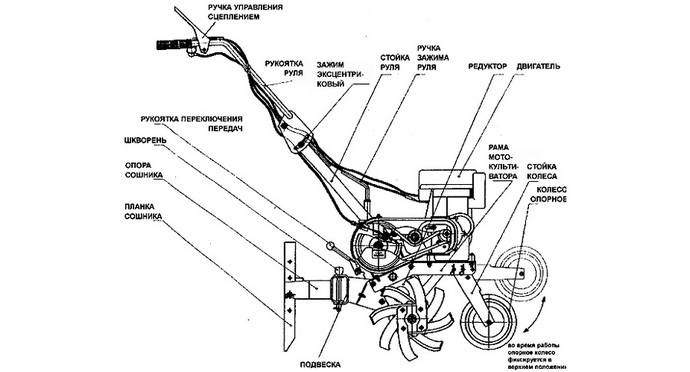

Как сделать электрический культиватор

Известно несколько вариантов изготовления такого устройства, но наиболее популярной разновидностью является самодельный электрокультиватор на основе двигателя обычной мясорубки:

• редуктор и электродвигатель располагаются на раме;
• рабочие детали механизма фиксируются на выходной вал редуктора;
• руль и колеса крепятся на раму.

Устройство передвигается самостоятельно или в ручном режиме, при помощи пары ручек, на которых может быть расположена кнопка пуска двигателя.

Стандартный набор деталей и материалов, необходимых для изготовления электрического культиватора:

• двигатель от мясорубки;
• трубки и уголки;
• средних размеров колёса от велосипеда;
• винт и лом;
• сварочный аппарат, молоток, плоскогубцы и набор ключей.

Технология самостоятельного изготовления:

• подогнать детали по размеру двигателя от мясорубки и собрать каркас;
• приварить пару уголков на картер редуктора;
• приварить пару труб к уголкам на редукторе;
• изогнуть концы приваренных трубок для удобства хвата рукояток и приварить поперечную планку для придания жесткости;
• выточить из лома вал и закрепить чугунную втулку мясорубки, после чего приварить винт, выполняющий функции грунтозацепа.

При движении самодельного электрокультиватора на высокой скорости, посредством винта осуществляется разбив грунта на крупные комки. В процессе медленного движения обкатываемая почва приобретает более мелкую структуру. Производительность такой конструкции составляет порядка трёх соток за один раз. Средние показатели потребления электроэнергии варьируются в пределах 2 кВт.

Как правильно выбрать готовый культиватор в магазине

Процесс выбора такого технически сложного изделия, как сельскохозяйственный культиваторне вызывает затруднений, но требует обязательного учёта следующих нюансов:

• параметры мощности бензиновых моделей выражаются в лошадиных силах, а электрических – в кВт;
• стандартный интервал показателей мощности, вне зависимости от типа двигателя составляет 4-8 л.с, но оптимальной и наиболее экономичной является мощность в 6,0-6,5 л.с.
• значение ширины захвата определяется расстоянием между крайней слева и крайней справа фрезой, но в любительских моделяхограничивается 85 см.
• наличие в рабочем органе оборудования четырех и более фрез делает возможным выполнять изменение ширины захвата в сторону уменьшения и увеличения;
• в средне-статическом механизме значение глубины обработки грунта чаще всего составляет 330 мм, но при необходимости можно выбрать более или менее продуктивные модели;
• значительная часть маломощных и легких моделей оснащается одной стандартной передачей, что позволяет осуществлять движение вперед, а небольшое усилие помогает выполнить разворот агрегата в нужную для проведения работ сторону;
• на более тяжелых моделях наличие заднего хода – необходимость, позволяющая придать тяжелому оборудованию нужное направление;

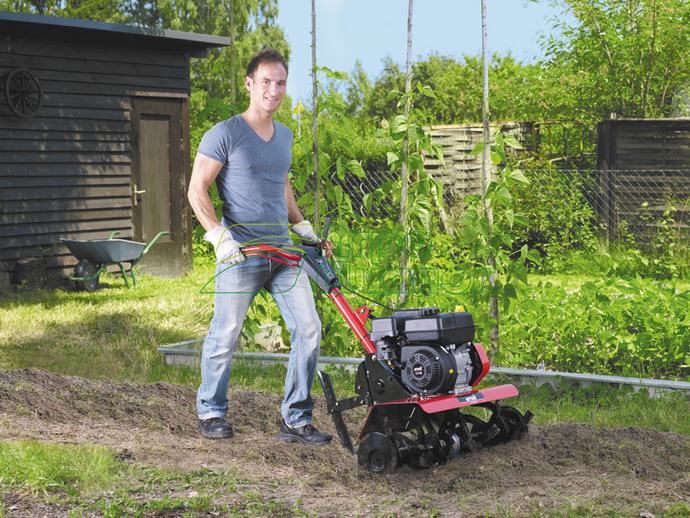

• двигатель может быть в двухтактном и четырехтактном исполнении, что оказывает непосредственное влияние на мощность сельскохозяйственного оборудования.

Следует отметить, что двухтактные моторы более простые в обслуживании, но достаточно шумные. При выборе фабричных моделей также нужно обязательно помнить, что плоскорез исключительно подрезает все только что наклюнувшиеся всходы, а применение лоплош позволяет сделать своеобразный замес из грунта.

Как сделать культиватор своими руками (видео)

Наиболее популярные и высокопродуктивные модели культиваторов реализуются по достаточно высокой стоимости, но снабжаются целым набором сменных рабочих органов, что делает их использование удобным и многофункциональным. Однако наличие относительно небольшой площади для обработки делает возможным применение самостоятельно сделанных, практичных агрегатов.
