Сама по себе бензопила является достаточно универсальным инструментом, и может быть задействована не только в заготовке дров, но также и в распиловке бревен и бруса для строительства. Но в дачной стройке нам очень важна точность размеров и плоскостей, и поэтому каждый срез должен быть практически идеален. К сожалению, просто держа бензопилу в руках, высокая точность распила нереальна, и значит, есть смысл создать качественное и высокоточное оборудование на базе устойчивого каркаса. Понятно, что всегда можно просто купить пилораму, шинную или ленточную, и забыть о вопросе самостоятельного производства подобного оборудования. Да вот только рыночная стоимость профессиональных станков данного типа достигает сотен тысяч рублей. Это дорого, и потому arambel.ru предлагает изучить тему самодельной пилорамы из бензопилы.
Содержание
Это подобие шинной пилорамы, которая производит распил цепью, установленной на шине. Механизм пиления приводится в действие электрическим, дизельным или бензиновым мотором, который может быть разного размера и мощности. Для дачи нам не нужно промышленных мощностей, и всегда тот самый привод пилорамы можно заменить мотором от старого дачного оборудования иного типа. Но только зачем, если в ход можно пустить уже имеющуюся в гараже бензопилу.
Положительным моментом является и то, что благодаря установке бензопилы на каркас, она не теряет своего первоначального назначения. В любой момент, она может быть бензопилой или же режущим механизмом самодельной пилорамы.
С одной стороны, такое оборудование сделать просто. Взять и собрать все по готовому плану или чертежу. Но в это же время, и сложно, ведь это не лопата из двух деталей, а многофункциональное профессиональное оборудование, которое может быть очень полезным, но одновременно и опасным.
Поэтому подход к планированию и самой сборке требуется изменить, и чем серьезнее он будет, тем лучше.
Изначально нам необходимо задать функциональность будущего оборудования, предъявить некоторые требования и определиться, чего мы хотим от такой пилорамы.
Профессиональный инструмент и оборудование на деревообрабатывающих фабриках и даже в небольших цехах способен на очень многие действия. Нам же необходимо самое простейшее – распиловка бревна на доску, брус и рейку. Станок не будет многопильным, и пиломатериалы будут нуждаться после распиловки в дополнительной обработке. То есть, оборудование, которое производит материалы из дерева для грубой стройки. Но в то же время, высокотехнологичное, которое поможет с производством необходимых на даче пиломатериалов, а возможно, и сэкономит деньги.
Далее стоит обратить внимание на особенности пилорамы из бензопилы и просто понятия о том, какой она должна быть.
В первую очередь, надежной и работающей без сбоев, а потому следует собирать ее только по качественному чертежу. Но более важно, чтобы оборудование было безопасным, и не подвергало нас никаким рискам!
Готовые чертежи можно найти на сайтах производителей деревообрабатывающего оборудования. Но оттуда стоит брать только идею и схематическую расстановку, ведь любой план сборки профессионального оборудования заточен под собственное производство. То есть, создать полностью идентичное оборудование будет куда дороже, чем купить его. Тем более, производители часто задают те мощности, которые необходимы на производстве. На даче они не нужны, так как у нас не будет того объема для работы, а переплачивать за мощную пилораму или дополнительные детали нет никакого смысла. Тем более, более мощное оборудование означает высокую стоимость расходной части. Топлива будет уходить гораздо больше, и производимый материал просто перестанет окупаться. А зачем нам доска, которая в 2 раза дороже, чем доска на рынке? Нет никакого смысла переплачивать, теряя еще и собственное время на производстве!
Поэтому общий план сборки пилорамы находим в сети Интернет или же рисуем его от руки. Важно, чтобы он содержал следующие моменты – план установочного основания, рельсовый путь, раму-станину – подвижную часть, на корой будет закрепляться бензопила. Кроме того, между полозьями рельсового пути должен быть установлен зажимной корпус, на котором будет закрепляться обрабатываемая древесина.
Нужно также определиться с размерами, соответствующими требованиям обрабатываемого сырья и получаемых пиломатериалов. Зажимы, тиски, линейки, поворотные части и защиту мы рассмотрим впоследствии, во время производства станка.
Перед началом производства, нам нужно выбрать место установки самодельной пилорамы. Это может быть пустующий сарай, ангар, гараж или специальное помещение для небольшого деревообрабатывающего цеха. Тут уже нужно определиться самостоятельно, в зависимости от целей и требований. Вполне вероятно, что пилорама будет установлена даже на улице, в углу хозяйственного двора, под простеньким навесом.
Можно было бы говорить об отдельном вводе электрической сети, если бы занимались установкой пилорамы промышленного масштаба. Данные экземпляры очень мощные и потребляют много электроэнергии, соответственно, имеют и некоторые требования к сети. Но у нас такой проблемы нет, а потому просто находим удобное место, где можно закрепить основание пилорамы таким образом, чтобы станок был устойчивым, безопасным и удобным в работе.
Также стоит позаботиться о вентиляции, проветриваемости, если станок будет монтироваться внутри какого-либо помещения. Но немаловажно обратить внимание и на влажность данного места, а также склада хранения продукции. Это снова требований к бизнес-идее, если вы решили заниматься деревозаготовкой, хранением и реализацией. Если же полученные деревянные изделия сразу уходят в строительство, еще один сложный вопрос снимается.
Основание должно быть прочно закреплено, чтобы тяжелое оборудование не создало смещения в корпусе, а также было нейтрализовано воздействие вибрации. Некоторых колебаний всему станку задает именно плавающая рамка, которая является несущей для бензопилы, а потому устойчивость крайне важна.
Готовые части основания устанавливаются строго параллельно и по уровню. Акцентируем внимание, что не по имеющейся плоскости, а строго по уровню, чтобы у подвижной части, несущей бензопилу, не было свободного хода под воздействием законов физики.
Установка может происходить на бетонный пол, землю, специально устроенный фундамент. Но также потребуется прочное крепление – шпильки, анкерные болты, сварка с армировкой фундамента, прочее.
Далее, на основание устанавливается рельсовый путь, который крепится на боковые крепления. Вся основа может быть собрана из металлических изделий, и определяются они весом станка и требованиями к пилораме. Иногда, это профильная труба, но может быть и швеллер, и металлический уголок, и рельс.
Строго по разметке и предварительно проставленным размерам внутри рельсового пути, устанавливается крепеж под сырье. Это длинная рама, которая по двум сторонам обеспечена разного рода зажимами и фиксаторами.
Необходимо произвести установку точно и качественно, чтобы уложенное на основание бревно было распущено на доску безопасно, без передаваемых вибраций, а также очень ровно.
Нужно понимать, что крепления должны быть концевыми или частичными, но не круговыми, типа хомутов вокруг бревна, ведь так шина с цепью не смогут выполнять свою работу по распиловке.
Также, крепеж можно предусмотреть из нескольких отдельных частей, например, крепеж общей длиной в 2 метра разбить на две равные части, по 1 метру, и оставить между ними просвет в несколько сантиметров. Это нужно для удобства последующей обработки готовых пиломатериалов, например, общему разделению их на равные части, даже на те же две половины.

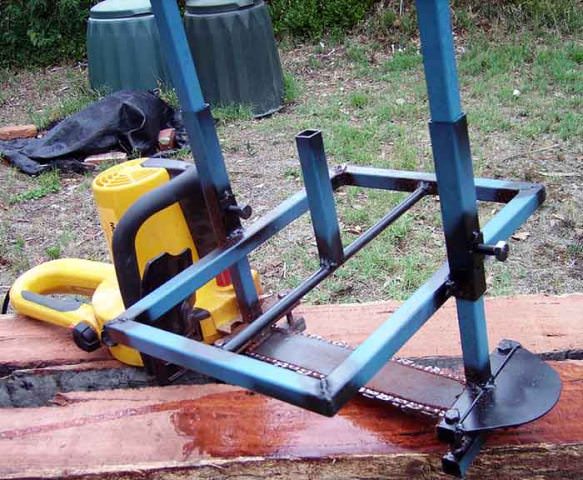

Подвижная часть – стандартная рама, которая движется по рельсовому пути вперед и назад. Она должна быть на специальных роликах, прочно закрепленных на раме. При движении не должно быть ухода от первоначального направления, то есть, роликовая система закреплена на полозьях.
Подвижная часть является и несущей для устанавливаемой на ней бензопилы. Тут крепятся специальные зажимные части – крепеж, удерживающий на себе бензопилу. Очень правильно, чтобы такой крепеж был как для вертикальной, так и горизонтальной порезки древесины. То есть, один крепеж устанавливается на правой или левой стороне рамки, второй, строго сверху. Посередине или нет, зависит от размерных параметров создаваемой пилорамы.
Крепления могут быть самыми разнообразными. Кто-то устанавливает хомуты, кто-то вываривает что-то наподобие коробки из листового металла. Но лучше из металлических пластин создать обхваты, в которые можно будет установить бензопилу в правильном положении и надежно зафиксировать. Также стоит учитывать уровень установки бензопилы в таком креплении, а значит, оно должно выставляться на раме максимально точно!
Если хорошо поискать, то подобные крепления можно найти и на рынке. Но если вы создаете их сами, обязательно устанавливайте резиновые вкладыши между корпусом бензопилы и зажимами, чтобы не повредить дорогое оборудование.

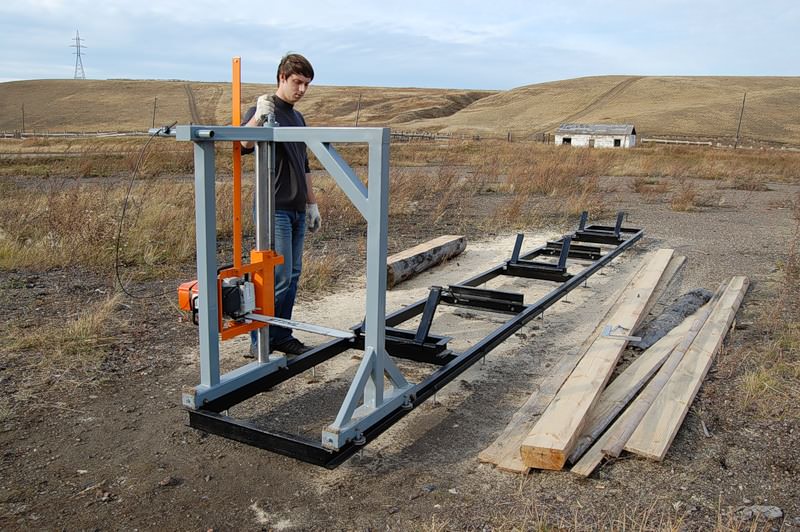

Когда сборка пилорамы завершена, ее необходимо проверить на устойчивость и соблюдение уровней.
Потратьте на это час, два, а если нужно, и больше времени, ведь когда пилорама начнет шататься во время работы или выдавать некачественные материал, будет не очень приятно.
По завершению проверки, закрепите бревно для обработки на специально сконструированном для этого основании. Сделайте это также с учетом уровней. Хорошо зажмите материал тисками или другими установленными зажимами, которые могут быть губчатыми или точечными.
Неплохо, если на полозьях, а также подвижной рамке установить разметку. Это могут быть полоски металла с нанесенной разметкой в сантиметрах, или даже полотна из рулеток. Таким образом, вы сможете более точно устанавливать размеры для обработки материала, вести качественную точную работу.
Когда материал для обработки закреплен, заводите пилораму и медленно ведете ее к бревну, делаете пробный пропил и замеряете правильность и точность среза.
Очень важно следовать всем правилам безопасности и обязательно использовать средства собственной защиты, чтобы предупредить травмирование. Очки, нарукавники, халат или фартук, а также рукавицы обязательны в такой работе.
Как мы и говорили, все начинается с проверки. Обойдите вокруг готовой пилорамы и посмотрите, насколько она готова к работе. Установите бревно и попробуйте, не шатается ли оно в зажимах. Теперь установите бензопилу на подвижную рамку, предварительно проверив уровень топлива и заводку.
Закрепите бензопилу и пододвиньте рамку к бревну. Опустите крепление по рамке или поднимите его, установив шину точно напротив разметки пропила. Проверьте уровнем шину и отодвиньте подвижную рамку назад, на безопасное расстояние от бревна.
Теперь запустите бензопилу, и начинайте медленно вести ее к бревну, толкая рамку плавно и аккуратно.
Тут очень важно соблюдать монотонность и не делать рывков, чтобы шина не застопорилась в пропиле или не дернулась при соприкосновении. Почувствовав характерный гул после начала пиления и некоторое сопротивление древесины, не делайте резких движений, а еще медленнее ведите пропил. Спешить некуда, главное делать работу аккуратно и безопасно.

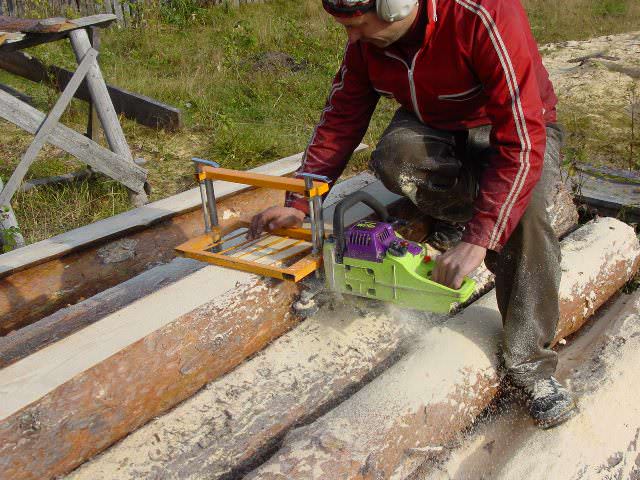

Обратите внимание, что все поворотные механизмы, которые управляют положением бензопилы, должны быть качественными. На них не стоит экономить. Также следует установить защиту на подвижную рамку.
Она может быть из прозрачного пластика, акрила или подобных материалов, которые не бьются, а при сильном ударе просто могут треснуть. Сквозь них будет хорошо видно процесс, но также щитки из пластика будут защищать вас от вылетающей стружки и пильной цепи, которая довольно опасна. На этапе составления плана работ и прорисовки чертежа, подумайте о подобной защите, ведь она может устанавливаться на подвижной рамке вместе с бензопилой, соответственно ходу пильной шины.
Пилорама из бензопилы своими руками – отличный дачный инструмент. Не будем спорить, что есть оборудование и лучше, и практичнее, но все упирается в деньги. Если же вы заинтересованы производством подобного станка, изучайте тему внимательно, а также делитесь своими мыслями с нами прямо здесь, комментируя статью.
