Бензопила Дружба: обзор моделей, технические характеристики и руководство по ремонту

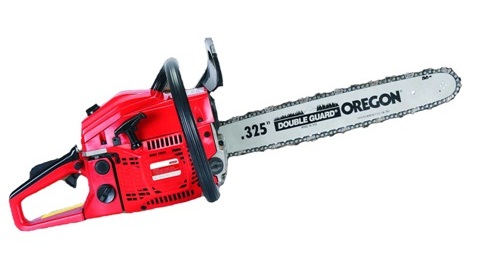

Мотопила или бензопила «Дружба» одна из наиболее популярных в нашей стране на протяжении многих лет моделей, разработанных специалистами ЗМКБ «Прогресс» имени академика Ивченко А.Г. более шести десятков лет назад.

Бензопила Дружба: устройство, обзор моделей и преимущества

Несмотря на то, что в настоящее время бензиновая пила этой модели относится к категории устаревших агрегатов, ей устройство показывает вполне достойные характеристики:

• наличие одноцилиндрового, двухтактного, карбюраторного двигателя МП-1 с воздушным охлаждением и рабочим объёмом 94 куб. см;
• мощность 4 л/с;
• редуктор состоит из корпуса и двух конических шестерен;
• для смазки двигателя используется смесь на основе масла и бензина;
• выполнение двигателя и пильного аппарата бензопилы представлено независимыми узлами, объединяемыми между фланцевым соединением и фиксируемым хомутом.

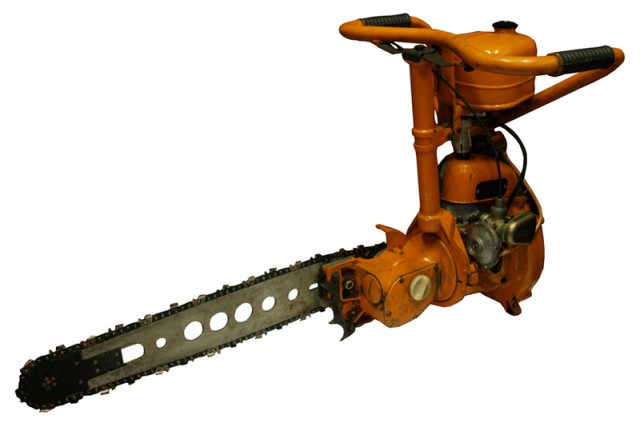

Такой вариант компоновки позволяет работать пильным аппаратом под любым углом и осуществлять быструю замену вышедшего из строя узла своими руками. Функциональная завершенность и простота крепления сделали устройство лёгким и надёжным в эксплуатации.

Относительно недавно стартовая модель была оснащена совершенно новым карбюратором КМП-100-У, что дало пиле название «Дружба-4м-Электрон» и «Дружба-Алтай». Несмотря на достойные технические характеристики, модель не нашла очень широкого распространения в других странах.

Основные недостатком пилы «Дружба» является её значительный вес, составляющий12 кг, а также наличие съёмного тросового стартера, которые не слишком удобен в применении и достаточно часто теряется. Кроме всего прочего, конструкция не имеет многих защитных элементов, способных обеспечивать безопасность работы, включая кнопку «Стоп», тормоз на цепь, а также функцию Anti-kick. Однако, конструкционная простота и невысокая стоимость, в сочетании с высокой производительностью, сделали этот агрегат очень популярным.

Как собрать бензопилу Дружба (видео)

Технические характеристики бензопил Дружба

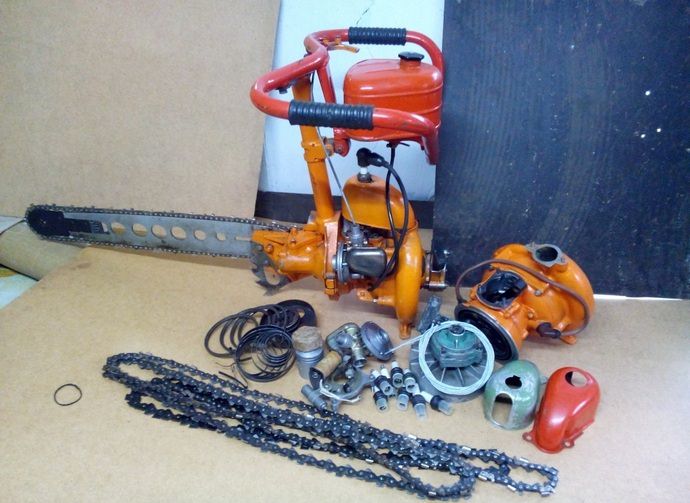

В зависимости от модификации, технические характеристики бензопилы «Дружба» могут варьироваться, что нужно обязательно учитывать при выборе оборудования и его обслуживании в процессе эксплуатации.

Бензопила Дружба-4: инструкция по ремонту и замене запчастей своими руками

В состав бензопилы «Дружба-4М Электрон» входит:

• двигатель;
• редуктор;
• рама;
• пильный аппарат, включающий пильную шину, натяжное устройство и пильную цепь4
• съемный стартер;
• система питания;
• смазочная система пильного аппарата.

С целью понижения шума при выпуске отработанных газов и для гашения искр, в комплектацию двигателя входит глушитель. Следует отметить, что запчасти на данную модель найти достаточно легко, поэтому самостоятельный ремонтне вызывает сложностей. Поломки бензопилы условно подразделяются на следующие группы:

• проблемы со смазочной системой;
• проблемы с любыми узлами двигателя;
• поломка самого двигателя;
• проблемы с контактным зажиганием;
• полоски в прочих узлах.

Перед тем, как разобрать оборудование и проверить внутреннее устройство, следует выполнить наружную диагностику. Если проблемы заключаются в неисправностях внутренних рабочих узлов, то разбор бензопилы осуществляется в соответствии с прилагаемой производителей инструкции.

Краткая инструкция по ремонту:

• если не запускается двигатель, то следует проверить наличие топлива в баке и топливной камере, наличие искры между электродами свечей зажигания, а также убедится в отсутствии нарушений изоляции;
• перебой в работе двигателя часто бывает вызван попадание в топливную смесь воды и не герметичностью цилиндровых соединений;

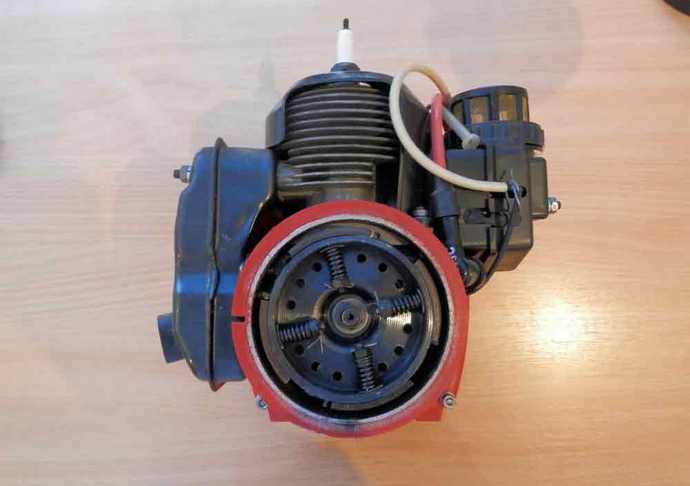

• быстрый перегрев и потеря мощности двигателя наблюдаются при бедной рабочей смеси, неотрегулированном карбюраторе и не приработанном двигателе;
• перегрев редуктора чаще всего бывает вызван недостаточным количеством смазки.

Все проблемы, связанные с получение недостаточно ровного пила, тяжестью распиливания и получением нехарактерных размеров опилок, связаны с цепью бензопилы.

Регулировка карбюратора пилы

Если избыточное количество топливной смеси устранено, а работоспособность устройства не восстановлена, то требуется отрегулировать карбюратор и осуществить чистку глушителя. Чтобы выполнить самостоятельную регулировку карбюратора, необходимо воспользоваться следующими несложными рекомендациями:

• прокрутить до упора топливный винт;
• отвинтить топливный винт ровно на три оборота;
• максимально прочно закрутить воздушный винт;
• отвинтить винт на пару строгих оборотов;
• выполнить уплотнение при помощи герметика или обернуть переходную муфту тонкой жестяной полоской.

Как работает бензопила Дружба (видео)

Проверить на прочность, надёжность и герметичность все соединения. Если двигатель бензопилы Дружба» сохраняет работоспособность исключительно на подаче малых оборотов, а при наличии значительной нагрузки агрегат быстро глохнет, то при правильно отрегулированном карбюраторе следует обратить внимание на систему глушителя. Как правило, такая проблема связана с засорением этого узла. Особенно часто засор искрогасителя глушителя наблюдается в следующих случаях:

• применение для заливки в топливную систему смеси с некачественным маслом;
• применение для заливки в топливную систему смеси с повышенным содержанием масла;
• применение для заливки в топливную систему смеси, содержащей не предназначенного для такого типа двигателя масла.

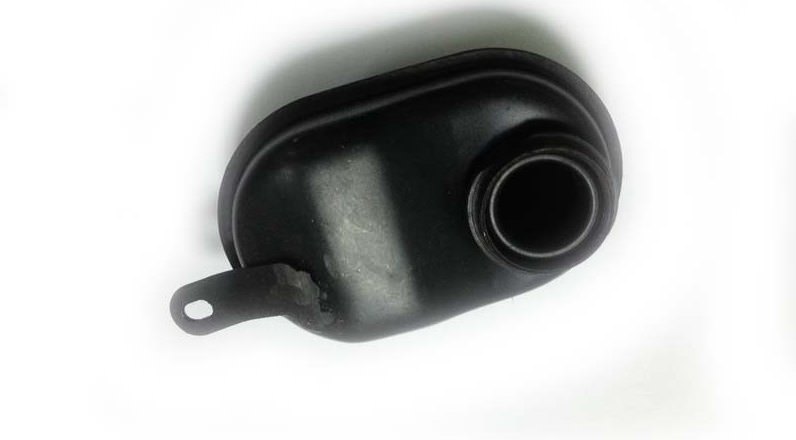

При обнаружении причины сбоя в работоспособности пилы, необходимо демонтировать глушитель и тщательно его прочистить при помощи любых моющих средств, после чего просушить посредством фена. Обязательным условием является замена топливной смеси на оптимальный состав, который рекомендован к использованию производителем оборудования и прописан в прилагаемой к бензопиле инструкции по эксплуатации.

О технике безопасности

Перед тем как начинать работу бензопилой, необходимо осуществить ряд мероприятий, направленны на безопасную эксплуатацию устройства:

• проверка герметичности топливной системы;
• проверка закрепления цилиндра;
• проверка закрепления карбюратора;
• проверка закрепления глушителя;
• проверка затяжки стального крепежа снаружи;
• смазка ведомой шинной звездочки посредством погружения на несколько минут в масло;
• смазка троса стартера литолом-24;
• очистка сетки воздушного фильтра на карбюраторе.

Следует помнить, что при засорении межреберного цилиндрового пространства вызывает значительное снижение охлаждения, сильный перегрев и ускоренный износ рабочей поверхности. Через 24 часов наработки должна производиться частичная разборка с последующим тщательным удалением нагара.

При работе необходимо помнить о строгом и обязательном соблюдении следующих правил техники безопасности:

• запрещается осуществлять работы одной рукой;
• рабочая одежда должна быть прочной и включать в себя перчатки, рабочую обувь, а также защитную каску и специальный щиток;
• перед топливной заправкой крышку бензобака нужно открывать предельно осторожно, что связано с возможным наличием бензиновых паров;
• работы должны осуществляться на полностью расчищенных площадках, при наличии надежной и крепкой опоры;
• необходимо убедиться, что бензопила в процессе работы не коснётся посторонних предметов.

Нельзя производить топливную заправку при включенном двигателе. Транспортировать пилу следует после того, как на шину будет надет защитный чехол.

Бензопила Дружба: настройка двигателя (видео)

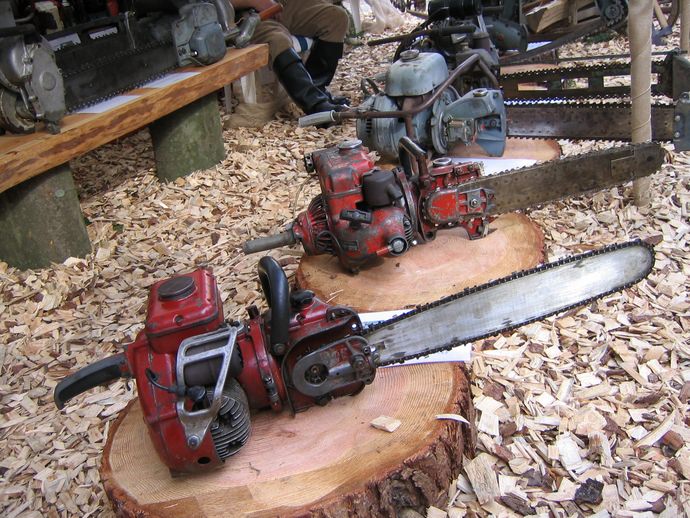

Бензопилы модели «Дружба» относятся к категории удобных и практичных инструментов, способных значительно облегчить повседневную жизнь, а также является одним из наиболее востребованных видов по соотношению стоимости, качества и производительности. При соблюдении правил эксплуатации и выполнении несложных профилактических мероприятий, такой инструмент поражает своей долговечностью и надёжностью, а самостоятельный ремонт не представляет сложностей даже при отсутствии специальных навыков.
