Перфоратор представляет собой ударную машину, работа которой представлена ударно-вращательными движениями. Основным отличием от процесса сверления является пробивание отверстия при помощи бура.
Содержание

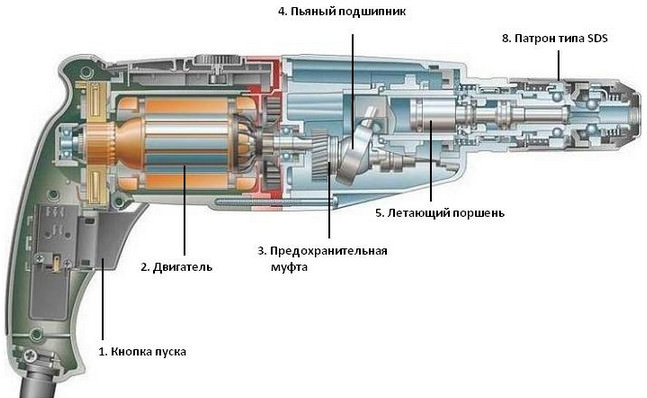

Конструктивные особенности перфоратора зависят от фирмы-производителя и функциональных характеристик. В целом, устройство всех перфораторов обладает схожестью, и основано на работе:
Работа перфоратора обусловлена наличием вертикально или горизонтально расположенного коллекторного электродвигателя. Для небольших перфораторов чаще используется горизонтальное расположение двигателя, что делает использование инструмента комфортным, но негативно сказывается на нагрузке. Вертикальное размещение двигателя придаёт бойку и поршневой системе большую амплитуду, поэтому инструмент способен выдерживать значительную нагрузку.
Обязательный компонент любого перфоратора представлен ударным механизмом, в зависимости от типа которого инструмент может быть:
Второй вариант, при незначительной мощности двигателя, позволяет обеспечивать максимальную воздействующую энергию. Перфораторы облегченного типа имеют качающийся подшипник. Средние и тяжелые инструменты отличаются наличием кривошипно-шатунного механизма.
Ударный механизм облегченного типа представлен поршнем, бойком, подшипником и тараном. Более тяжелый инструмент помимо кривошипно-шатунного механизма, имеет таран, ударник, поршень и насадку.
Принцип действия:
В результате таких действий мощность моторной части преобразуется в достаточную ударную силу.
В качестве дополнительных узлов и устройств, делающих работу максимально удобной, легкой и эффективной, используются:
Производителями перфораторов разрабатываются новые и современные противовибрационные системы, которые могут быть как активными, так и пассивными. Активный тип AVS-систем устанавливается исключительно на наиболее мощные модели.
Гашение или снижение вибрации в процессе работы инструмента осуществляется амортизирующим устройством, противовесом с пружиной. Пассивная система представлена обычными резиновыми накладками на корпусе. Предохранительная муфта защищает электродвигатель при мгновенной остановке и предотвращает перегорание и перегрев при возросших значениях тока.

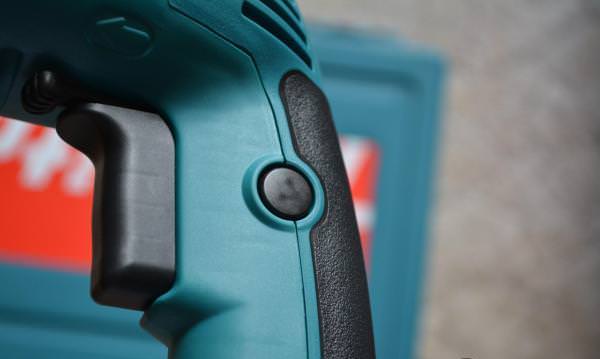

Перфораторы, вне зависимости от вида, чаще всего эксплуатируются в достаточно сложных условиях, которые сопровождаются вибрациями, ударной силой и значительным количеством пыли, что может провоцировать появление механических и электрических поломок. Наиболее характерные поломки электрики чаще всего бывают представлены проблемами пусковой кнопки и износом щеток. Исправлять неисправности двигателя своими руками не рекомендуется. Такие проблемы устраняются только профессиональными электриками-обмотчиками.
Кнопку и графитовые щетки приобрести и заменить самостоятельно достаточно просто, и чаще всего они идут в качестве дополнительного комплекта к инструменту. Главным условием правильной замены при условии ремонта своими руками является строгое соблюдение расположения контактов конфигурации и зажима в соответствии с заводским подключением. Выход из строя электрики сопровождается чрезмерным искрением, шумом и характерным запахом гари, исходящим от корпуса.
Если инструмент не включается, то причиной может быть как поломка электрики, так и сбой в механической части. Механическая часть может прийти в негодность в результате негативного воздействия пыли и грязи, которые попадают в подвижные части перфоратора, а также при превышении допустимой нагрузки. Чтобы минимизировать риск полоски механики нужно регулярно отдавать инструмент на профилактическое обслуживание в ремонтную мастерскую, где будут правильно подобраны смазка и подшипники, а также ударные комплектующие.
При нестабильной работе инструмента, появлении нехарактерных звуков, шума и запаха гари, а также отсутствии включения, перфоратор требуется правильно разобрать:

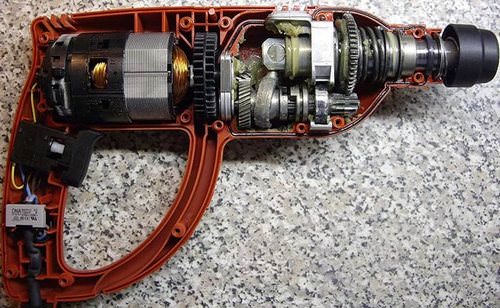

Облегченные перфораторы можно ремонтировать самостоятельно, а замену частей профессионального инструмента необходимо доверить профессионалам.
К категории наиболее частых и распространённых проблем, сопровождающих эксплуатацию бытового и профессионального перфоратора, относятся как быстро и легко устранимые, так и требующие обслуживания в ремонтных мастерских. Все перечисленные ниже проблемы требуют замены поврежденных элементов.
|
Проблема |
Причина |
|
Трещины на стволовой части |
Столкновение работающего под нагрузкой бура со стальной арматурой в глубине высверливаемого отверстия |
|
Поломка бойка на ударном механизме |
Столкновение работающего под нагрузкой бура со стальной арматурой в глубине высверливаемого отверстия |
|
Критичный уровень износа внутренней стволовой поверхности |
Длительный период эксплуатации перфоратора при отсутствии смазки хвостовиков бура и зубила |
|
Повреждение зубов на шестеренках |
Падение инструмента или попадание на работающую шестерню твердого фрагмента строительного мусора |
|
Слом муфты на сцеплении |
Выполнение переключения рабочих режимов под нагрузкой |
|
Заклинивание и проворачивание опорного подшипника в посадочном гнезде |
Систематическое попадание внутрь опорного подшипника строительной пыли или неправильный, несвоевременный уход |
|
Задиры на ламелях у якоря |
Отсутствие контроля состояния и степени изношенности угольных щеток |
|
Износ защиты обмотки электродвигателя |
Падение при отсутствии остановки двигателя |
При обслуживании перфоратора требуется ориентироваться на следующие несложные рекомендации:
Перфораторы снабжаются специальным переключателем на три положения:
Перед тем, как приступить к непосредственной работе с перфоратором, обязательно нужно установить переключатель в нужное положение.

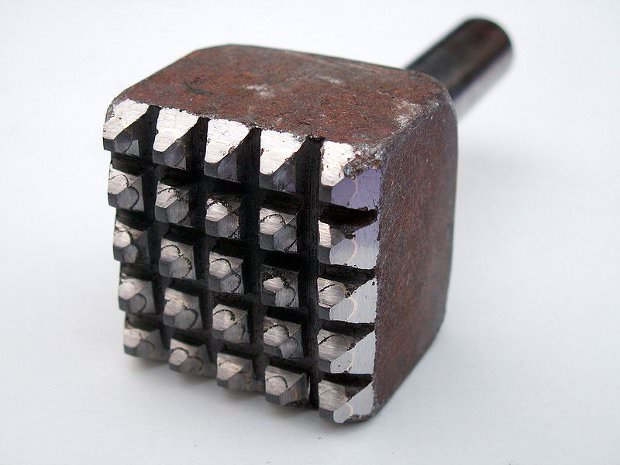

Бучарда является специальным ручным инструментом в виде небольшого стального молотка, который имеет зубчатую рабочую поверхность. Зубчики на поверхности характеризуются своеобразной пирамидальной формой. Бучарда применяется при обработке бетонных, каменных, оштукатуренных и других твёрдых поверхностей, с которых необходимо скалывать ненужные слои, что позволяет добиться изделия с нужной формой.
Область применения:
Насадка такого типа используется с целью максимальной механизации работ. Такая насадка изготавливается методом литья. Стандартная насадка чаще всего имеет четыре ряда по четыре зуба в каждом ряду, что позволяет обработать порядка тысячи квадратных метров бетонной поверхности. Кроме всего прочего, налажен выпуск бучарды с 25, 36 или 49 твердосплавными зубьями. Такой вариант насадки позволяет легко и быстро избавится от бетонных наплывов.
Основные профилактические мероприятия заключаются в своевременной очистке инструмента пару раз в месяц и пропитке специальным лаком или смазкой. К выбору смазочных материалов нужно подходить очень грамотно и внимательно:
При проведении плановой профилактики оборудования, рекомендуется использовать для замены угольно-графитовые щетки, характеризующиеся оптимальным сочетанием стоимости и качества. Самостоятельное обслуживание инструмента предполагает контроль уровня смазочного материала через круглый лючок, расположенный в верхней или задней части.
Например, при профилактике модели «Спарки» специалисты рекомендуют использовать смазочные растворы на основе смазки «Литол-24» с добавлением «Циатима». Допускается также использовать чистый «Литол-24». При использовании профессионального оборудования желательно не только ремонтировать, но и производить профилактические работы исключительно в специализированных сервисных центрах.
Не только бытовые, но и профессиональные перфораторы нуждаются в серьезном отношении в процессе эксплуатации и обслуживания, поэтому очень важно знать устройство и основные правила работы с ним. Понимание конструкции позволяет не только самостоятельно выполнять основные, несложные ремонтные работы, но и помогает продлить срок эксплуатации инструмента.
